Phay là một trong những quy trình gia công phổ biến nhất trong sản xuất hiện đại. Nó liên quan đến việc sử dụng một công cụ cắt xoay để loại bỏ vật liệu khỏi phôi, định hình nó thành hình thức mong muốn với độ chính xác và hiệu quả cao. Chất lượng cắt, tốc độ của hoạt động và thậm chí loại vật liệu có thể được gia công phụ thuộc rất nhiều vào máy cắt được sử dụng. Máy cắt phay là trái tim của quá trình này, và chúng có nhiều hình dạng và thiết kế khác nhau, mỗi hình được tạo ra cho một mục đích cụ thể.
Đối với người mới bắt đầu gia công, sự đa dạng của máy cắt phay có thể cảm thấy quá sức, nhưng hiểu chúng là điều cần thiết để chọn đúng công cụ. Trong bài viết này, chúng tôi sẽ khám phá các loại máy cắt phay khác nhau, cách chúng hoạt động và những ứng dụng mà chúng phù hợp nhất. Cuối cùng, bạn sẽ có một bức tranh rõ ràng về các công cụ làm cho việc phay chính xác có thể.
Một máy cắt phay là một công cụ quay với các cạnh cắt loại bỏ vật liệu từ phôi. Không giống như rẽ, nơi bản thân phôi tự quay, khi phay máy cắt quay trong khi phôi thường được cố định ở vị trí hoặc di chuyển dọc theo các đường dẫn được kiểm soát. Hình dạng của máy cắt, số lượng cạnh cắt và vật liệu của máy cắt đều ảnh hưởng đến kết quả gia công cuối cùng.
Máy cắt thường được làm từ thép tốc độ cao (HSS), cacbua hoặc các hợp kim tiên tiến khác có thể chịu được sức nóng và căng thẳng của việc cắt. Chúng được gắn trên máy phay và có các kích cỡ từ các công cụ chính xác rất nhỏ đến máy cắt công nghiệp lớn. Các loại chính của máy cắt phay được xác định bởi hình học và chức năng dự định của chúng.

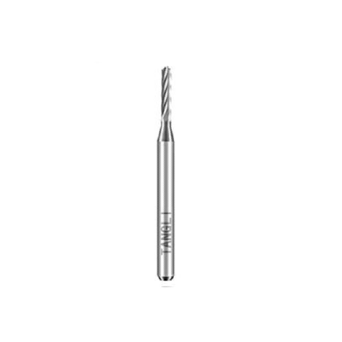

Các nhà máy cuối có lẽ là loại máy cắt phay được công nhận rộng rãi nhất. Chúng trông giống như các cuộc tập trận nhưng khác nhau về một khía cạnh quan trọng: trong khi một mũi khoan chỉ cắt theo hướng trục, một nhà máy cuối có thể cắt cả về mặt trục và triệt để. Điều này có nghĩa là các nhà máy kết thúc là các công cụ linh hoạt được sử dụng để trượt, định hình, đường viền và thậm chí lao vào vật liệu.
Các nhà máy cuối có hình dạng khác nhau. Các nhà máy đầu phẳng tạo ra các cạnh sắc nét và đáy phẳng, làm cho chúng lý tưởng để gia công các khe và bước chính xác. Các nhà máy kết thúc mũi bóng có một đầu tròn, cho phép chúng tạo ra các đường cong mịn và bề mặt 3D, thường được sử dụng trong sản xuất khuôn và sản xuất phần phức tạp. Ngoài ra còn có các nhà máy cuối góc-radius, kết hợp sức mạnh của một cạnh tròn với hành động cắt của đầu phẳng, giảm hao mòn công cụ và kéo dài tuổi thọ.
Một điểm khác biệt quan trọng khác là giữa các nhà máy hai đầu và hai đầu. Các nhà máy một kết thúc có một đầu cắt và một thân, trong khi các nhà máy hai đầu cuối tính năng cắt các cạnh ở cả hai đầu, cho phép người vận hành lật công cụ một khi một bên bị hao mòn, tiết kiệm chi phí.
Các nhà máy mặt là máy cắt lớn hơn được thiết kế chủ yếu để gia công các bề mặt lớn, phẳng. Chúng thường bao gồm một cơ thể trung tâm chứa nhiều chèn cắt có thể thay thế, thực hiện việc cắt thực tế. Thiết kế này làm cho các nhà máy mặt hiệu quả và kinh tế, vì các phần chèn bị mòn có thể được thay thế mà không cần loại bỏ toàn bộ máy cắt.
Bởi vì chúng bao phủ một diện tích bề mặt rộng với mỗi đường chuyền, các nhà máy mặt rất lý tưởng cho các hoạt động thô, san bằng phôi hoặc chuẩn bị một bề mặt để hoàn thiện. Chúng được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất ô tô và hàng không vũ trụ, nơi các bề mặt phẳng lớn phải được gia công nhanh chóng và chính xác.
Các nhà máy phiến dài, máy cắt hình trụ được sử dụng cho gia công hạng nặng của các bề mặt rộng. Không giống như các nhà máy mặt, sử dụng nhiều chèn, các nhà máy phiến có các cạnh cắt xung quanh chu vi của chúng. Chúng thường được áp dụng trong việc gia công các khối kim loại lớn hoặc trong các hoạt động đòi hỏi phải loại bỏ một lượng vật liệu đáng kể trong một lần vượt qua.
Mặc dù ít phổ biến hơn trong các hội thảo nhỏ hơn do kích thước của chúng, các nhà máy phiến vẫn cần thiết trong gia công công nghiệp nặng. Khả năng của họ để xử lý các hoạt động yêu cầu làm cho chúng phù hợp với các nhà máy sản xuất thép và môi trường sản xuất nơi hiệu quả là chìa khóa.
Máy cắt bên và mặt là các công cụ chuyên dụng được thiết kế để cắt các khe và rãnh. Chúng giống với lưỡi cưa tròn nhưng dày hơn và mạnh hơn, với việc cắt răng không chỉ ở ngoại vi mà còn ở hai bên. Tính năng này cho phép họ cắt cả chiều rộng và độ sâu của một khe trong một lần.
Những máy cắt này thường được sử dụng trong việc cắt khóa, gia công T-SLOT và các ứng dụng cần các rãnh chính xác được yêu cầu. Chúng có sẵn trong cả cấu hình răng thẳng và so le, với răng so le cung cấp cắt mịn hơn và giảm rung trong quá trình gia công.
Máy cắt bay là công cụ đơn giản nhưng hiệu quả thường được sử dụng để gia công các bề mặt phẳng với độ chính xác cao. Chúng bao gồm một công cụ cắt một điểm được gắn trên một giá đỡ quay. Không giống như máy cắt nhiều cạnh, máy cắt bay được cắt bằng một cạnh tại một thời điểm, có thể tạo ra hoàn thiện bề mặt tuyệt vời nếu được sử dụng chính xác.
Mặc dù chậm hơn so với các nhà máy mặt, máy cắt bay rất phổ biến trong các xưởng nhỏ và phòng dụng cụ vì tính linh hoạt và hiệu quả chi phí của chúng. Chúng có thể dễ dàng được tùy chỉnh với các bit công cụ khác nhau, làm cho chúng có thể thích ứng cho các vật liệu và yêu cầu bề mặt khác nhau.
Các nhà máy rỗng ít phổ biến hơn nhưng rất hữu ích trong các hoạt động cụ thể. Chúng là những máy cắt hình ống với các cạnh cắt trên bề mặt bên trong, được thiết kế để tạo ra đường kính bên ngoài của phôi hình trụ. Về cơ bản, chúng hoạt động giống như một mũi khoan từ trong ra ngoài, định hình trục và các thành phần tròn.
Các nhà máy rỗng thường được sử dụng để sản xuất đường kính nhất quán trong gia công vít, sản xuất bu lông hoặc hoạt động trong đó độ chính xác trong kích thước bên ngoài là rất quan trọng.
Các nhà máy chủ đề là máy cắt chuyên dụng được sử dụng cho các sợi máy thành các lỗ. Không giống như Taps, cắt các luồng bằng cách hình thành chúng trong một lần vượt qua, các nhà máy chủ đề dần dần tạo ra cấu hình chủ đề với nhiều đường chuyền, cung cấp khả năng kiểm soát và chính xác hơn.
Một trong những lợi thế chính của phay chủ đề là tính linh hoạt. Một công cụ duy nhất có thể tạo các luồng có đường kính khác nhau, miễn là cao độ như nhau. Điều này làm cho chúng đặc biệt có giá trị trong gia công CNC, trong đó độ chính xác và tính linh hoạt là quan trọng.
Máy cắt Gear được thiết kế đặc biệt để sản xuất thiết bị. Chúng có các cấu hình khác nhau để cắt răng bánh răng với các hình dạng khác nhau, chẳng hạn như bánh răng Spur, bánh răng vát hoặc bánh răng xoắn ốc. Những máy cắt này được thiết kế cẩn thận để phù hợp với hình học cần thiết cho sự chia lưới và hiệu suất của bánh răng thích hợp.
Cắt bánh răng là một lĩnh vực chuyên môn cao, và các máy cắt được sử dụng phải cung cấp độ chính xác cao. Ngay cả các lỗi nhỏ trong hình dạng răng cũng có thể khiến bánh răng bị mòn nhanh hoặc thất bại dưới tải, đó là lý do tại sao máy cắt bánh răng được thực hiện với dung sai rất chặt chẽ.
Máy cắt Dovetail được sử dụng để tạo ra các khe cắm đường, thường được sử dụng trong thiết kế công cụ máy móc và khớp gỗ. Những máy cắt này có các cạnh góc tạo ra cấu hình hình thang đặc biệt của khớp nối. Trong chế tạo kim loại, máy cắt dovetail thường được sử dụng để máy trượt máy như giá đỡ công cụ và hướng dẫn.
Bởi vì hình dạng dovetail cung cấp sự đan xen cơ học mạnh mẽ, các máy cắt này đóng một vai trò quan trọng trong các ứng dụng đòi hỏi các khớp bền và chính xác.
Mặc dù được đề cập trước đó như một loại máy nghiền kết thúc, máy cắt mũi bóng xứng đáng được chú ý đặc biệt vì tầm quan trọng của chúng trong sản xuất hiện đại. Các mẹo tròn của chúng làm cho chúng không thể thiếu đối với đường viền 3D, gia công khuôn phức tạp và các bề mặt được điêu khắc. Các ngành công nghiệp như hàng không vũ trụ, ô tô và làm chết phụ thuộc rất nhiều vào máy cắt mũi để tạo ra các bề mặt khí động học và các lỗ sâu răng phức tạp.
Máy cắt mũi bóng cũng có giá trị để giảm nồng độ căng thẳng trong các góc sắc nét, giúp cải thiện cả vẻ ngoài và sức mạnh của các bộ phận gia công.
Máy cắt T-SLOT được thiết kế để tạo ra các rãnh hình chữ T thường được tìm thấy trong các bảng công cụ máy móc và đồ đạc giữ công việc. Các khe này cho phép kẹp và bu lông bảo đảm phôi chắc chắn trong quá trình gia công. Máy cắt T-SLOT có cổ hẹp và đầu cắt rộng hơn, cho phép chúng cắt phần cắt của khe một cách hiệu quả.
Thiết kế của họ làm cho chúng không thể thiếu trong các thiết lập hội thảo, đảm bảo rằng các máy móc và công cụ có thể được sử dụng một cách an toàn và hiệu quả.
Chọn máy cắt bên phải cũng quan trọng như tự vận hành máy. Các yếu tố như loại vật liệu, hoàn thiện bề mặt cần thiết, độ sâu cắt và sức mạnh của máy đều ảnh hưởng đến sự lựa chọn. Đối với các bề mặt lớn, các nhà máy đối mặt hoặc nhà máy phiến có thể là tốt nhất, trong khi các cấu hình phức tạp gọi cho các nhà máy cuối hoặc máy cắt mũi bóng. Đối với các khe và rãnh, máy cắt bên và mặt hoặc máy cắt T-slot là rất cần thiết, trong khi các nhà máy sợi và máy cắt bánh răng được dành riêng cho các ứng dụng chuyên dụng.
Vật liệu cắt cũng quan trọng. Các công cụ cacbua tồn tại lâu hơn và cắt nhanh hơn nhưng đắt hơn, trong khi thép tốc độ cao có giá cả phải chăng hơn và phù hợp cho các hoạt động ít đòi hỏi hơn. Trong gia công CNC hiện đại, các máy cắt được phủ bằng titan nitride hoặc các lớp bảo vệ khác được sử dụng rộng rãi để mở rộng tuổi thọ của công cụ và cải thiện hiệu suất.
Máy cắt phay là những anh hùng gia công vô danh. Từ các nhà máy kết thúc đơn giản đến máy cắt bánh răng chuyên dụng, mỗi loại có một vai trò duy nhất giúp sản xuất hiện đại có thể. Hiểu các công cụ này giúp người thợ máy chọn máy cắt phù hợp cho công việc, cải thiện hiệu quả, độ chính xác và chất lượng bề mặt. Mặc dù sự đa dạng ban đầu có vẻ quá sức, nhưng nó phản ánh sự phức tạp của các nhiệm vụ gia công hiện đại, nơi không có máy cắt nào có thể đáp ứng tất cả các nhu cầu.
Nói tóm lại, các loại máy cắt phay bao gồm các nhà máy cuối, nhà máy mặt, nhà máy phiến, máy cắt bên và mặt, máy cắt bay, máy nghiền rỗng, máy cắt chỉ, máy cắt bánh răng, máy cắt dovetail, máy cắt mũi bóng, và máy cắt T-slot, trong số những người khác. Mỗi người mang đến những điểm mạnh của riêng mình, và khi được chọn một cách khôn ngoan, họ cho phép các nhà sản xuất tạo ra mọi thứ, từ các vị trí đơn giản đến các thành phần hàng không vũ trụ phức tạp. Làm chủ các công cụ này là nền tảng của kỹ thuật chính xác, và tầm quan trọng của chúng không thể được cường điệu hóa trong thế giới cắt kim loại và xa hơn nữa.
